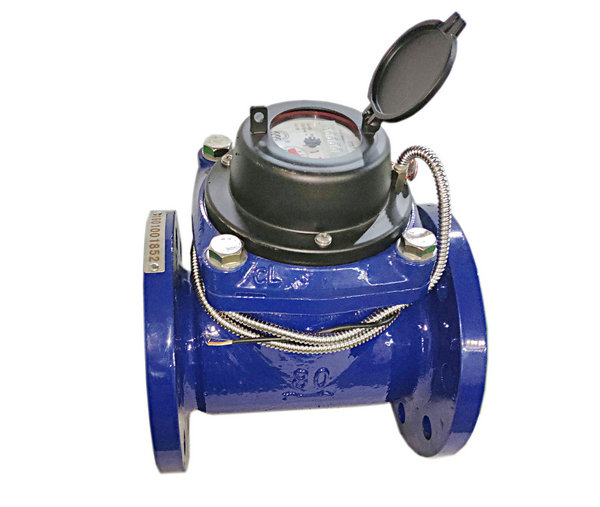

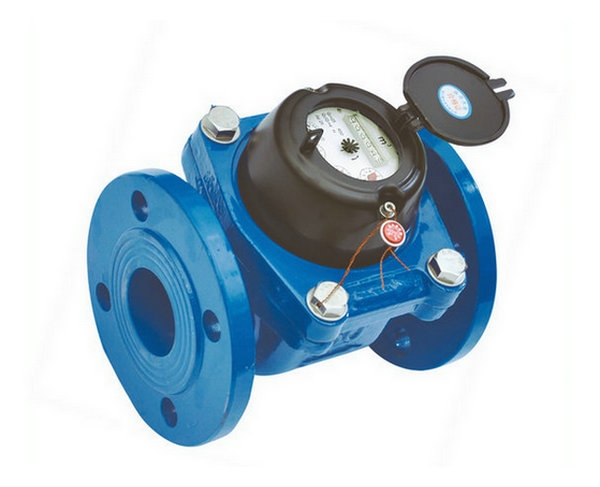

水平螺翼可拆卸發訊水表

所屬分類：智能基表
點擊次數：
發布日期：2019/01/31
在線詢價

詳細介紹

一、概述

本系列水表是在水平螺翼干式可拆卸系列水表的基礎上增加發訊裝置實現遠傳功能，將水表的主示值及變化量的機械信號轉變成開關信號或脈沖信號輸出，該系列產品根據計數器結構不同可分為塑料密封計數器結構和玻璃罩密封計數器結構(M型)兩種。

注：1.本系列水表技術參數符合國家標準GB/T 778（ISO4064,IDT）的規定。

2. 公稱口徑DN150以上的水表可選D型機芯，水表型號為LXLC-150D/FXD～300DFXD。

二、技術參數

溫度等級：冷水表：T30；熱水表：T30/T90

壓力等級：MAP10或MAP16

壓力損失等級：Δp25

上游流場敏感度等級：U10

下游流場敏感度等級：D5

三、流量參數

公稱口徑	Q₃/Q₁	過載流量Q₄	常用流量Q₃	Q₂/Q₁	分界流量Q₂	最小流量Q₁	最小讀數		最大讀數
							透明罩型	M型	透明罩型	M型
mm					m³/h		m³
40	50	31.3	25	1.6	0.8	0.5	0.0005	0.0002	999,999	999,999
				4	2
	80			1.6	0.5	0.32
				4	1.28
50	50	31.3	25	1.6	0.8	0.5
				4	2
	80			1.6	0.5	0.32
				4	1.28
65	50	50	40	1.6	1.28	0.8
				4	3.2
	80			1.6	0.8	0.5
				4	2
80	50	78.75	63	1.6	2	1.26	0.002	0.002		9,999,999
				4	5.04
	80			1.6	1.3	0.79
				4	3.2
100	50	125	100	1.6	3.2	2
				4	8
	80			1.6	2	1.25
				4	5
125	50	200	160	1.6	5.12	3.2
				4	12.8
	80			1.6	3.2	2
				4	8
150	50	312.5	250	1.6	8	5
				4	20
	80			1.6	5	3.1
				4	12.4
200	50	500	400	1.6	12.8	8
				4	32
	80			1.6	8	5
				4	20
250	25	787.5	630	1.6	40.32	25.2	0.02	0.02	9,999,999	9,999,999
				4	100.18
	50			1.6	20.16	12.6
				4	50.4
300	25	1250	1000	1.6	64	40
				4	160
	50			1.6	32	20
				4	80

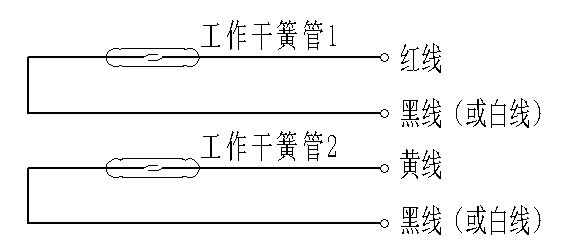

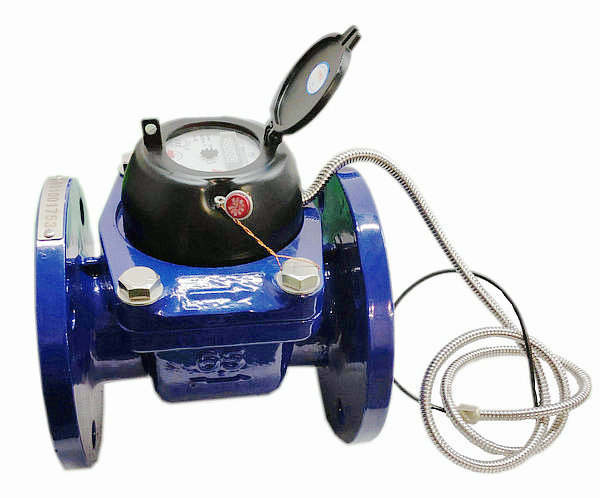

四、發訊原理圖

原理：由磁鋼與舌簧開關組成磁性傳感器，每個工作周期由兩個舌簧開關個發出一個開關信號。

五、外形尺寸

規格型號	長L	高H	連接法蘭GB/T17241.6-1998
mm	mm		法蘭外徑D1	螺栓孔中心直徑D2	連接螺栓n-M
LXLC-40/FXD	200	208	150	110	4-M16
LXLC-50/FXD	200	215	165	125	4-M16
LXLC-65/FXD	200	215	185	145	4-M16
LXLC-80/FXD	225	279	200	160	8-M16
LXLC-100/FXD	250	289	220	180	8-M16
LXLC-125/FXD	250	299	250	210	8-M16
LXLC-150/FXD	300	319	285	240	8-M20
LXLC-150D/FXD	300	360	285	240	8-M20
LXLC-200/FXD	350	346	340	295	8-M20
LXLC-200D/FXD	350	385	340	295	12-M20(MAP16)
LXLC-250D/FXD	450	430	395	350	12-M20
LXLC-250D/FXD	450	450	405	355	12-M24(MAP16)
LXLC-300D/FXD	500	480	445	400	12-M20
LXLC-300D/FXD	500	478	460	410	12-M24(MAP16)
