復式發訊水表

所屬分類：智能基表
點擊次數：
發布日期：2019/07/25
在線詢價

詳細介紹

一、概述

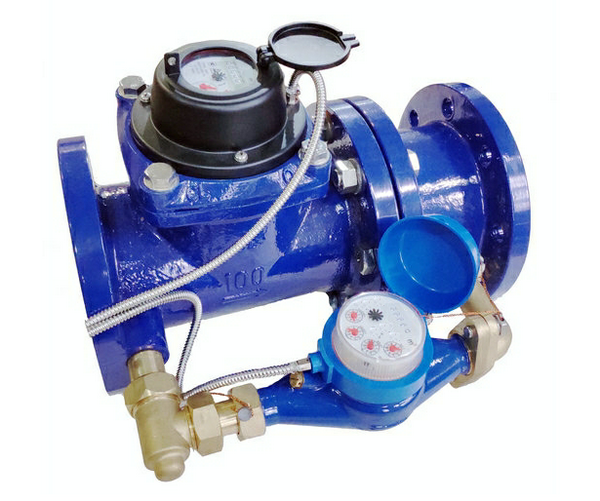

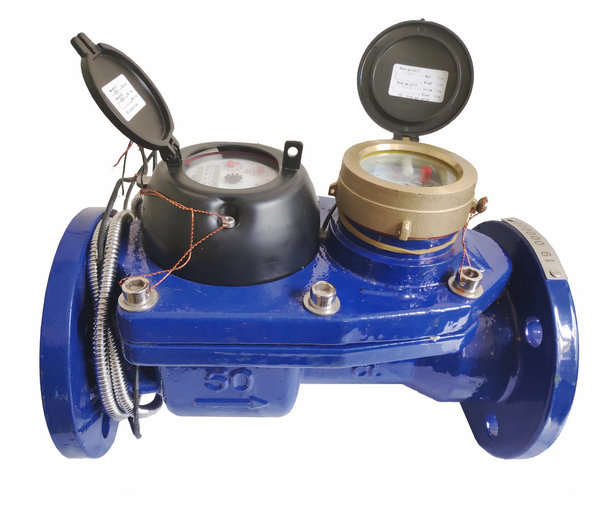

本產品是在復式水表基礎上增加發訊裝置，發訊裝置可以將水表主示值的變化量的機械信號轉變成通斷信號輸出。傳感器為干簧管或霍爾等電子元器件。本產品適用于網絡抄表系統或智能水表使用。

注：1.本系列水表技術參數符合國家標準GB/T 778（ISO4064,IDT）的規定。

2. 本系列水表的計數器另有M型玻璃全密封計數器可供用戶選擇。

二、技術參數

溫度等級：T30

壓力等級：MAP10

壓力損失等級：Δp63

上游流場敏感度等級：U10

下游流場敏感度等級：D5

三、流量參數

公稱口徑	過載流量 Q₄	常用流量Q₃	Q₃/Q₁	Q₂/Q₁	分界流量Q₂		最小流量Q₁	最小讀數	最大讀數
									透明罩型	M型
					m³/h			m³
50	31.25	25	800	1.6	0.05	0.03		0.00005	99,999+ 999,999	99,999 +999,999
80	78.8	63	1250	1.6	0.08	0.05				99,999 +9,999,999
				4	0.2
100	125	100		1.6	0.13	0.08
				4	0.32
150	312.5	250		1.6	0.32	0.2
				4	0.8
200	500	400		1.6	0.5	0.3
				4	1.3

四、線路原理圖

原理：由磁鋼與舌簧開關組成磁性傳感器，每個工作周期由兩個舌簧開關個發出一個開關信號。

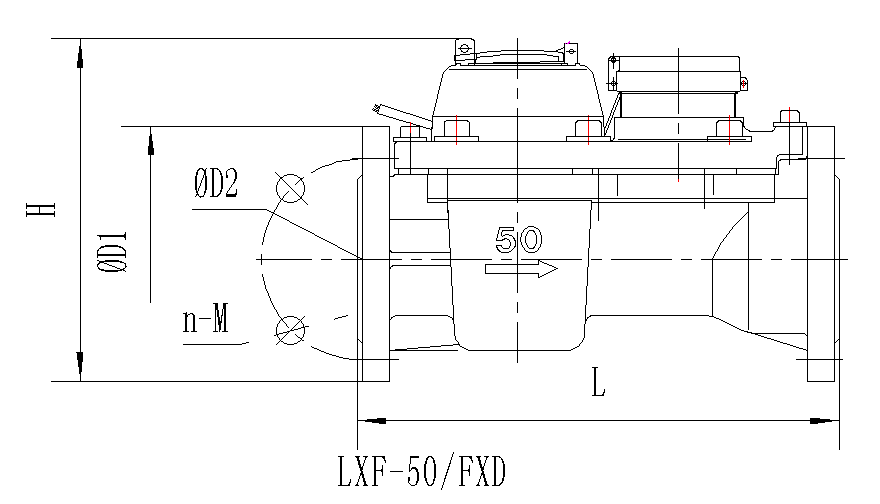

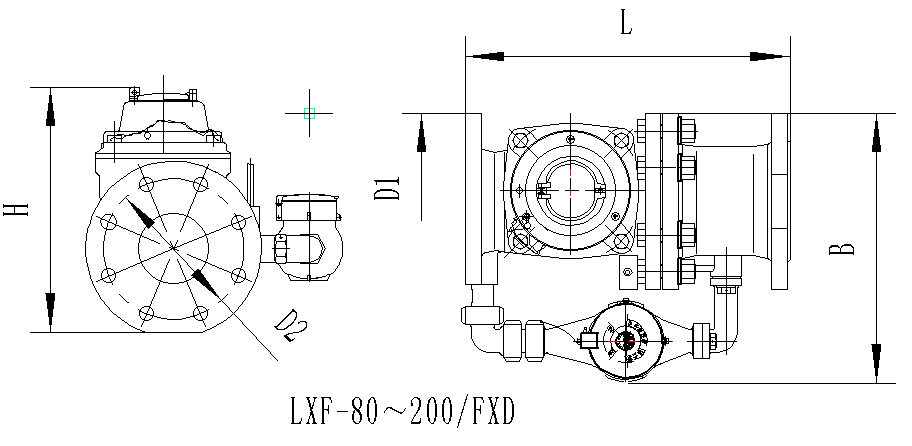

五、外形尺寸

公稱口徑	長L	寬B	高H	連接法蘭GB/T17241.6-1998
mm	mm			法蘭外徑D1	螺栓孔中心直徑D2	連接螺栓n-M
50	300	- -	213	165	125	4-M16
80	370	310	279	200	160	8-M16
100	370	330	289	220	180	8-M16
150	500	445	319	285	240	8-M20
200	550	516	383	340	295	8-M20
