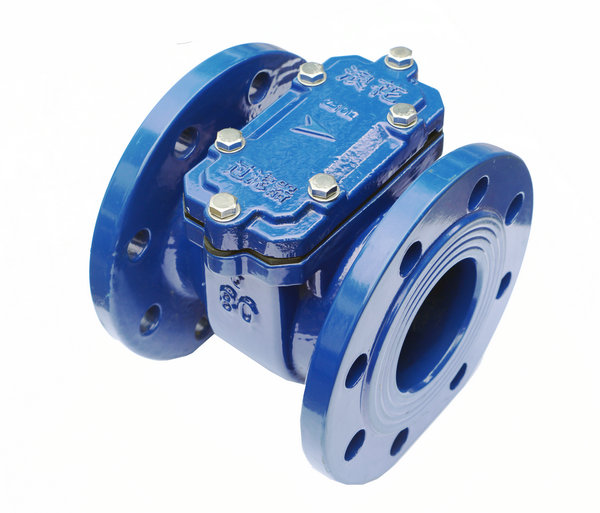

一、 概述：
該產品能保護管道中的水表不受固體雜質的破壞，保證水表的正常計量。
二、 產品特點：
1、過濾器外殼為球墨鑄鐵材質；
2、不銹鋼材質濾網，延長了產品的使用壽命；
3、濾網呈弧形，增加了過濾倍數及流通能力，降低了壓力損失；
4、濾網底部呈兜狀，便于清理污垢。

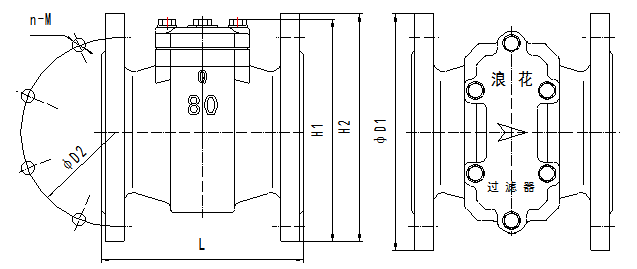

三、外形尺寸：
公稱 口徑 | 長 | 高 | 法蘭 外徑 ΦD1 | 螺栓孔 中心圓直徑 φD2 | 連接螺栓 n×M | 備 注 | |
L | H1 | H2 | |||||
DN50 | 150 | 157 | 157.5 | φ165 | φ125 | 4×M16 | PN10/16 通用 |
DN65 | 150 | 174 | 177.5 | φ185 | φ145 | 4×M16 | |
DN80 | 170 | 188 | 192.5 | φ200 | φ160 | 8×M16 | |
DN100 | 180 | 213 | 212.5 | φ220 | φ180 | 8×M16 | |
DN125 | 180 | 237 | 240 | φ250 | φ210 | 8×M16 | |
DN150 | 200 | 285.5 | 277.5 | φ285 | φ240 | 8×M20 | |
DN200 | 220 | 344.5 | 332.5 | φ340 | φ295 | 8×M20 | PN10 |
12×M20 | PN16 | ||||||
DN250 | 240 | 413 | 387.5 | φ395 | 350 | 12×M20 | PN10 |
418 | 397.5 | φ405 | 355 | 12×M24 | PN16 | ||
DN300 | 250 | 463 | 437.5 | φ445 | 400 | 12×M20 | PN10 |
470.5 | 452.5 | φ460 | 410 | 12×M24 | PN16 | ||
四、濾網參數：
規 格 | 網孔參數 | 過濾倍數 （過濾面積÷進水截面積） | |
形 狀 | 尺 寸 | ||
DN50～DN125 | 正六邊形 | 對邊5mm | ≥1.2 |
DN150～DN200 | ≥1.0 | ||
DN250～DN300 | 對邊8mm | ||
五、壓力等級：1.0MPa或1.6MPa；
六、壓力損失：在常用流量下，壓力損失≤0.025MPa；
七、安裝保養及注意事項：
1、過濾器與水表配套使用時，安裝應符合GB/T 778水表標準的安裝要求；
2、安裝處應便于對過濾器進行安裝、拆卸及清理維護；
3、安裝時過濾器上指示箭頭的方向應與水流方向保持一致；
4、新裝管道要先去除管道內石子、泥沙、麻絲及瀝青等雜物；
5、為避免雜物堆積太多，導致管道堵塞，用戶應定期拆洗濾網，拆洗濾網時須先泄壓再操作；
6、管道壓力不能高于過濾器的最大允許工作壓力，否則易引起殼體破裂傷人。
